硅橡胶耐高温控制电缆

文字： [大] [中] [小] 手机页面二维码

2023-05-23 浏览次数：

一键分享

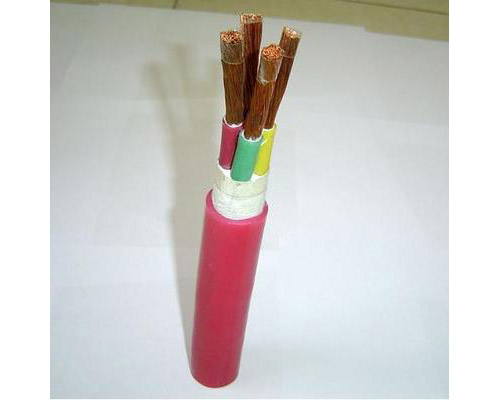

硅橡胶耐高温控制电缆(图1)

　　一：产品特点及用途

　　本产品适用于交流额定电压450/750V及以下移动或固定敷设用电器仪表连接线或信号传输，

　　电缆具有较好的热稳定性，能在高温、低温、腐蚀性中保持良好的电性能和柔软性，适合

　　冶金、电力、石化等行业具有移动耐温等特殊要求场合使用。

　　二：产品执行标准

　　Q/HHTZH004.2

　　阻燃耐火特性试验执行GB12666-90标准

　　三：使用特性

　　1. 交流额定电压：U0/U 450/750KV

　　较高工作温度：180℃

　　2. 较低环境温度：硅橡胶护套：固定敷设-60℃，非固定敷设-20℃

　　3. 电缆安装敷设温度应不低于-20℃。

　　4. 电缆允许弯曲半径：非铠装电缆较小为电缆外径的6倍

　　四：基本型号及名称

　　备注：1 如需阻燃型硅橡胶电缆，型号前加ZR;

　　2硅橡胶绝缘丁腈护套电缆在芯数多，截面大的情况下代替硅橡胶绝缘和护套耐热控制电缆，

　　适用情况与硅橡胶护套电缆相似，长时使用温度为-60-105℃。

　　3导体线芯中铜丝可以采用镀锡。

　　五：代号名称和含义

　　表2

　　六：主要技术指标

　　1. 成品电缆导体直流电阻(符合GB3956规定)参照附录A表3规定。

　　2.20℃时绝缘电阻不小于500MΩ/KM。

　　3.成品电缆经受交流50HZ3.0KV/5min电压试验不击穿。
