压力变送器

3051压力变送器

文字: [大] [中] [小] 手机页面二维码 2023-05-23     浏览次数:
一键分享

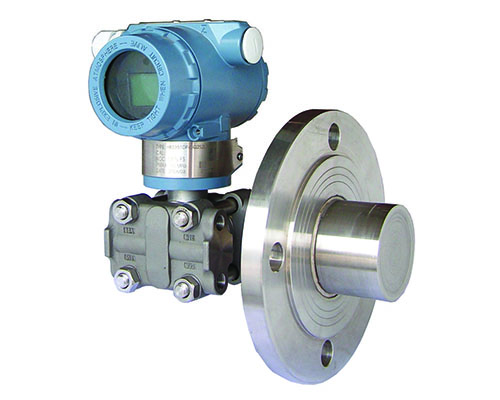

3051压力变送器(图1)



一、工作原理

      工作时,高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液,接着灌充液将压力传递到传感器中心的传感膜片上。传感膜片是一个张紧的弹性元件,其位移随所受压而变化(对于GP表压变送器,大气压如同施加在传感膜片的低压侧一样)。AP绝压变送器,低压侧始终保持一个参考压力。传感膜片的较大位移量为 0.004英寸(0.1毫米),且位移量与压力成正比。两侧的电容极板检测传感膜片的位置。传感膜片和电容极板之间电容的差值被转换为相应的电流,电压或数字HART(高速可寻址远程发送器数据公路)输出信号。

二、特点

    完整的变送器系列
    测量范围:0-0.5inH2O至6000psig
    结构小巧、坚固、抗震
    模块化结构
    阻尼可调
    多种选项,令应用灵活
    智能,模拟或低功耗电路
    电气连接及安装:配有多种过程连接器和安装法兰。

三、3051变送器及其分类


3051C型、表压与绝压变送器
                     性能优异:精度0.075%量程比100:1
                     差压:校验量程从0.5inH2O至2000psi
                     表压:校验量程从2.5inH2O至2000psi
                     绝对压力:校验量程从0.167psia至4000psia
                     过程隔离膜片:不锈钢,哈氏合金CR,蒙乃尔R,钽(仅限CD,CG)及镀金蒙乃尔
                     设计小巧、坚固而质轻,易于安装
3051T型表压与绝对变送器
                      性能优异:精度0.075%
                      绝对压力:校验量程从0.3至10000psi
                      表压:校验量程从0.3至10000psi
                      不锈钢与哈氏合金CR过程隔离膜片
                      单隔离膜片设计
                      灌充液:硅油与惰性油
                      可选DIN与Autoclave相配的过程连接
3051L型液位变送器
                     液位测量精度达0.075%
                     校验量程从2.5inH2O至8310inH2O
                     平面式,2-,4-,与6英寸伸出式膜片
                     多种可选灌充液,可满足不同场合要求
                     小巧而质轻,易于安装与维护
                     接液件材料:不锈钢,哈氏合金和钽
3051H型高过程温度压力变送器
                     可测过程温度高达375°F(191°C),且不需使用远传膜片密封或毛细管
                     精度0.075%,量程比100:1
                     高温应用场合下,温度影响与时间响应减少
                     传感膜头和线路板与3051C型相同
3051P型参考级压力变送器
                     精度0.05%—目前精度较高的压力变送器
                     贸易交接,财政测算与分配测量的理想产品
                     无可比拟的性能,不再需要储备多种变送器
                     温度影响减少,不需单独的外套
                     可用于差压与表压测量
3051C型低功耗压力变送器
                     世界上唯一的智能型低功耗压力变送器
                     高性能,精度0.075%
                     差压、表压和绝压型
                     具有3051C型的全部功能,包括有一个真正的数字表头
                     6至12V直流供电下工作
                     耗电18至36mW,而典型4—20mA变送器耗电量为200mW以上
                     0.8—3.2V与1—5V输出可选
                     传感膜头与标准(4—20mA)3051C型相同

四、3051变送器技术指标如下
名称型号
测量范围
量程比
精度
3051C型
                                    差压变送器3051CD
                                    0-0.5inH2O至2000Psi
                                    100:1
                                    0.075%
                                    表压变送器3051CG
                                    0-2.5inH2O至2000Psi
                                    100:1
                                    0.075%
                                    绝对压力变送器3051CA
                                    0-0.167Psia至2000Psi
                                    100:1
                                    0.075%
3051T型
                                    绝对压力变送器3051TA
                                    0-0.3-1MPsia
                                    100:1
                                    0.075%
                                    表压变送器3051TG
                                    0.3-1MPsig
                                    100:1
                                    0.075%
3051L型
                                    液位变送器3051L
                                    2.5inH2O-8310H2O
                                    100:1
                                    0.075%
3051H型高过程温度压力变送器(过程温度191℃)
                                    差压变送器3051HD
                                    0-0.62kPa至13800kPa
                                    100:1
                                    0.075%
                                    表压变送器3051HG
                                    0-0.62kPa至13800kPa
                                    100:1
                                    0.075%
3051P型参考级压力变送器(精度0.05%)
                                    差压变送器3051PD
                                    0-0.62kPa至248kPa
                                    10:1
                                    0.05%
                                    表压变送器3051PG
                                    0-0.62kPa至13800kPa
                                    10:1
                                    0.05%
                                    3051C型低功耗压力变送器6-12V直流供电,耗电18-36mW,4-20mA输出,耗电量为200mW以上。0.8-3.2V与1-5V输出可选。
